国产女人爽的流水毛片,一本大道东京热无码一区,精品国精品国产自在久国产不卡,人妻不敢呻吟被中出片

壓鑄鋁件電鍍常見四種方法

2020-05-08 1521

  壓鑄鋁件/鋁合金壓鑄件的電鍍前處理包括除油、酸蝕、化學(xué)鍍或置換鍍、預(yù)鍍等四個(gè)重要工序。其間關(guān)鍵是化學(xué)鍍或置換鍍,因而,常常要做的試驗(yàn)都會(huì)集在這道工序上。當(dāng)然不同的鋁材和不同的加工方法對前處理有不同的要求,比方壓鑄鋁件與軋制鋁件的前處理就有很大差異,而即使是同一種加工方法,不同的鋁材也有不同的前處理工藝,比方鋁的含銅量的多少就直接影響其鍍層的結(jié)合力。進(jìn)行壓鑄鋁件的電鍍的前處理方案的試驗(yàn),也是體系化的對比試驗(yàn),需求對樣件進(jìn)行不同選定前處理工藝的處理,然后進(jìn)行同樣的電鍍加工,再檢測其結(jié)合力。這種對比試驗(yàn)的關(guān)鍵是要確保除了不同工藝點(diǎn)外,其他流程都是同一條件的,否則就沒有了可比性而無法做出點(diǎn)評。


  壓鑄鋁件電鍍常見四種方法:


  鋁材磷化


  通過選用SEM,XRD、電位一時(shí)間曲線、膜重改變等方法詳細(xì)研討了促進(jìn)劑、氟化物、Mn2+,Ni2+,Zn2+,PO4;和Fe2+等對鋁材磷化進(jìn)程的影響。研討標(biāo)明:硝酸胍具有水溶性好,用量低,快速成膜的特色,是鋁材磷化的有用促進(jìn)劑:氟化物可促進(jìn)成膜,添加膜重,細(xì)化晶粒;Mn2+,Ni2+能明顯細(xì)化晶粒,使磷化膜均勻、細(xì)密并能夠改善磷化膜外觀;Zn2+濃度較低時(shí),不能成膜或成膜差,跟著Zn2+濃度添加,膜重添加O4含量對磷化膜重影響較大,前進(jìn)PO4.含量使磷化膜重添加。


  鋁的堿性電解拋光工藝


  進(jìn)行了堿性拋光溶液體系的研討,比較了緩蝕劑、粘度劑等對拋光效果的影響,成功獲得了鋅鋁壓鑄件拋光效果很好的堿性溶液體系,并初度得到了能下降操作溫度、延伸溶液使用壽命、一同還能改善拋光效果的添加劑。試驗(yàn)成果標(biāo)明:在NaOH溶液中參加恰當(dāng)添加劑能產(chǎn)生好的拋光效果。探究性試驗(yàn)還發(fā)現(xiàn):用葡萄糖的NaOH溶液在某些條件下進(jìn)行直流恒壓電解拋光后,鋁材表面反射率能夠抵達(dá)90%,但由于試驗(yàn)還存在不穩(wěn)定要素,有待進(jìn)一步研討。探究了選用直流脈沖電解拋光法在堿性條件下拋光鋁材的可行性,成果標(biāo)明:選用脈沖電解拋光法能夠抵達(dá)直流恒壓電解拋光的整平效果,但其整平速度較慢。

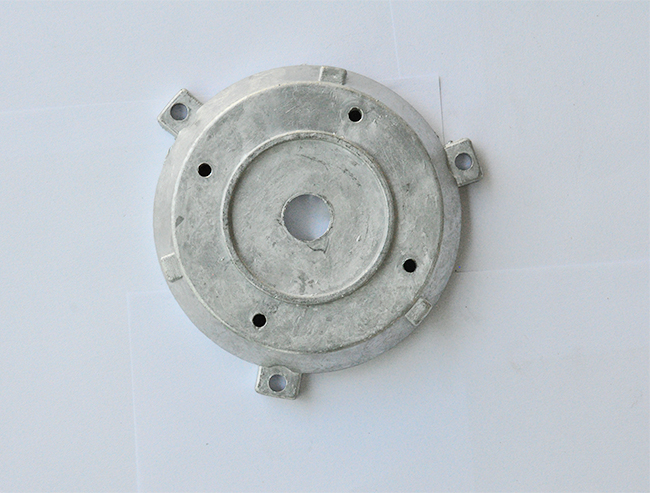

       廣東江門鋁合金壓鑄廠

  鋁及鋁合金環(huán)保型化學(xué)拋光


  斷定開發(fā)以磷酸一硫酸為基液的環(huán)保型化學(xué)拋光新技術(shù),該技術(shù)要完結(jié)NOx的零排放且打敗以往類似技術(shù)存在的質(zhì)量缺陷。新技術(shù)的關(guān)鍵是在基液中添加一些具有特別效果的化合物來代替硝酸。為此首要需求對鋁的三酸化學(xué)拋光進(jìn)程進(jìn)行剖析,尤其要要點(diǎn)研討硝酸的效果。硝酸在鋁化學(xué)拋光中的首要效果是按捺點(diǎn)腐蝕,前進(jìn)拋亮光度。結(jié)合在單純磷酸一硫酸中的化學(xué)拋光試驗(yàn),以為在磷酸一硫酸中添加的特別物質(zhì)應(yīng)能夠按捺點(diǎn)腐蝕、減緩全面腐蝕,一同有必要具有較好的整平緩亮光效果


  鋁及其合金的電化學(xué)表面強(qiáng)化處理


  鋁及其合金在中性體系中陽極氧化堆積構(gòu)成類陶瓷非晶態(tài)復(fù)合轉(zhuǎn)化膜的工藝、功能、描畫、成分和結(jié)構(gòu),開端探討了膜層的成膜進(jìn)程和機(jī)理。工藝研討成果標(biāo)明,在Na_2WO_4中性混合體系中,控制成膜促進(jìn)劑濃度為2.5——3.0g/l,絡(luò)組成膜劑濃度為1.5——3.0g/l,Na_2WO_4濃度為0.5——0.8g/l,峰值電流密度為6——12A/dm——2,弱攪拌,能夠獲得完整均勻、光澤性好的灰色系列無機(jī)非金屬膜層。該膜層厚度為5——10μm,顯微硬度為300——540HV,耐蝕性優(yōu)異。該中性體系對鋁合金有較好的適應(yīng)性,防銹鋁、鍛鋁等多種系列鋁合金上都能較好地成膜。


  文章源自:廣東江門鋁合金壓鑄廠

  http://www.psckm.com.cn


推薦新聞
